2015年02月11日

1SEG USBチューナーでスペアナ


自作記事ではありません。
1SEG USBTVチューナで広帯域のSDRRXを実験する記事は以前からよく見かけていましたが、試してみることはありませんでした。
aitendoで1000円程度でリモコン付きのチューナーを売っているのも知っていましたが、人気商品のようで入荷するとすぐ売り切れとなっていることが多いようです。
先月は、エアーバンド用のRXを自作してみましたが、上記の1segチューナを使えばエアーバンドも受かるのではないかとaitendoのサイトを見たらやはり売り切れです。

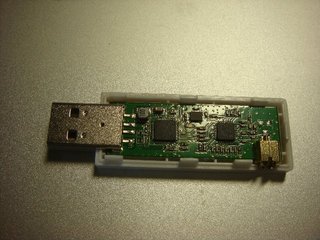

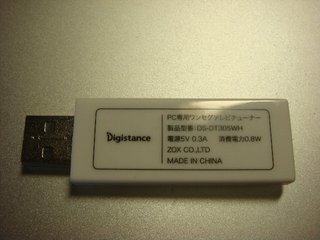

秋葉原に出かけた時になんとなく見ていたら、なんと650円で1segチューナーを売っているではありませんか。
しかも、ふれこみにはSDRに使えそうなことが書いてあります。日本向けの製品で当然日本のテレビも見れるはずです。






売っていたのは千石です。入り口の床に箱に入ってドンとおいてありました。

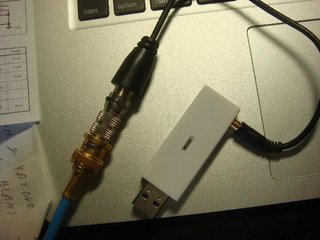

アンテナも、ロッドアンテナと、外部アンテナと接続するためのMCX⇒F型の変換ケーブルも付いています。

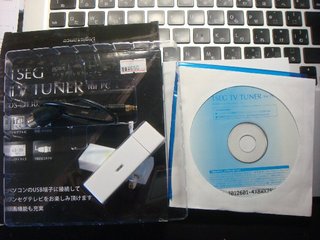

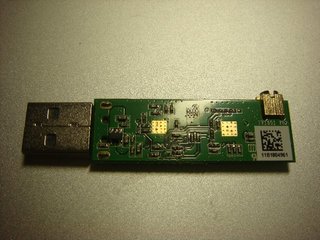

早速購入してみました。TVを見るためのドライバやアプリのソフトのCDも付いていましたが、インストールすることなく、サイトを探して広帯域RXとしてのアプリを探してインストール。

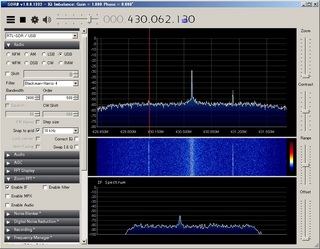

あっけなくSDR広帯域RXが出来上がりました。なんと、AM、FM、SSB、CWなど色々なモードに対応しており、最初の目的のエアーバンド以外に、144MHzや430MHzのCW,SSB、FMも簡単に受信することができました。
とても便利なソフトです。リグの電源を入れなくてもネットサーフィンをしながらワッチが可能です。



普通ならここで終わってしまうのですが、このチューナーは22MHz〜1100MHzまでの受信が可能なようで、1.2Ghzが受信できないのはちょっと残念でした。機種によってはもっと高い周波数まで受信できるものがあるようです。
当局的には、折角CWやSSBが受信できるのであればHFも受信できるようにしたいと思いサイト検索をしたのですが、流石に多くの先達がいらっしゃり、コンバータキットもあるようです。100MHzのアップコンバートが普通のようでした。どうせなら自分で作ろうかと思いつつ、これだけ広帯域で受かるのであるならスペアナとして使えるのではないかと考えました。

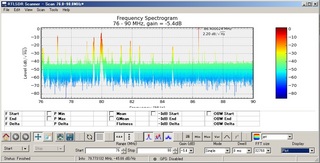

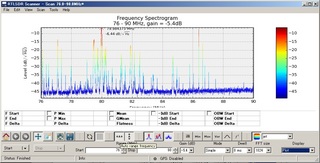

やはり先達がいらっしゃいます。スペアナとして使用するためのソフトウェアもフリーで見つかりました。
マニュアルも読まずにさっと使った感じでは使えそうな気がします(使いこなしてはいませんが)。



入力にアッテネータ位は必要になると思いますが、自作TXの高調波測定などには使えるのではないかと思います。測定帯域を広げると測定には時間が掛かりそうですが、650円で簡易スペアナが手に入ると思えばものすごく得したような気がします。
オシロなら中古や中華製でそこそこの値段で買えますが、スペアナはまだなかなか手に入れにくいと思います。(当局は清水の舞台から飛び降りて中古を購入しましたが、使い道は信号の性能や高調波の測定、フィルタの特性測定くらいです)
650円なら1台持っていても損はしないと思います。ソフトを入れれば1Segを見ることができますし。
自作記事ではありませんが、お勧めの記事です。

スペアナに関しては下記URLを参考にしました。探せばもっとあるのではないかと思います。
http://pub.slateblue.tk/memo/day3301.html
