2017年08月16日

アンテナアナライザーS/W拡張


とりあえず動くアンテナアナライザーを記載してから1年以上が経過してしまいました。
とりあえずの作品でしたが結構活躍してくれて、6Band超短縮ホイップなどの製作に大活躍でした。

http://blog.toshnet.com/article/175736831.html#comment

http://blog.toshnet.com/article/176304743.html

http://blog.toshnet.com/article/176502907.html

とりあえずというのは、周波数スイープをするのに、スタート周波数とストップ周波数をそれぞれアップダウンスイッチで設定するという、考え方はシンプルですが、使いだすとバンド毎にいちいち設定しなければならず不便なところもありました。
最初から構想はあったのですが、バンド毎に中心周波数とスパンを選べるようにしたいと思い、重い腰を上げて作ってみました。
元々書きなぐりのソフトで1年もたっていたのですっかり忘れてしまって難儀しましたが、何とか所望のものに近いものが出来上がりました。

電源ON時の初期画面です。

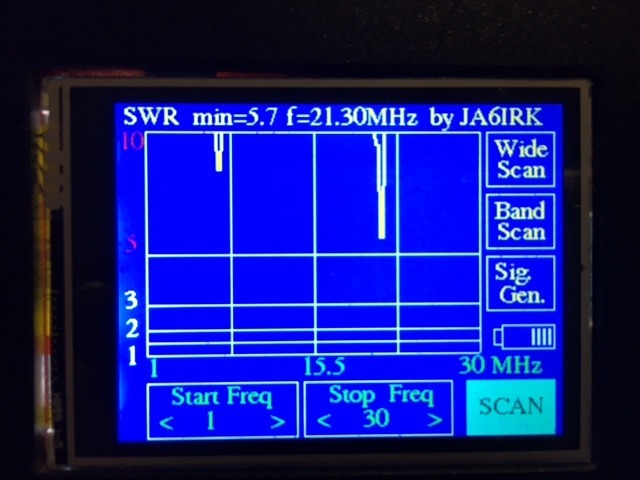

これまでのワイドスキャンです。ダイヤモンド製のHVF5の7MHzと21MHzを1〜30MHz帯域でスイープした様子です。

下側のボタンでスタートとストップ周波数を変えて4〜25MHzでスキャンした様子です。
これまでは、このボタンでいちいち周波数範囲を設定していました。
しかし、ある程度バンド内に追い込みができるとダイレクトにバンド設定をしたくなります。

そこで今回拡張したのは「Band Scan」という機能です。右側の「Band Scan」のボタンを押してこの機能を選択します。

「Band Scan」ボタンを押したときのバンド選択画面です。この画面で測定したいバンド周波数を選択します。
コノアナライザーが測れるおおよその上限周波数は30MHzですが、将来の拡張を考えて50、144MHzボタンも用意してあります。

21MHzを選んだ時の画面です。スパンの初期値は、センター周波数から両サイドに0.5MHzです。
この画面では、センター周波数を21.15MHzに設定してあります。センター周波数は50KHz(0.05MHz)ステップで上下できます。

スパンを1MHzにした時の画面です。

スパンを200KHz(0.2MHz)にした時の画面です。

スパンを100KHz(0.1MHz)にした時の画面です。

7MHzでセンター周波数を7.00MHz、スパンを1MHzにした時の画面です。

スパンを0.5MHzにした時の画面です。

センター周波数を7.05MHz、スパンを100KHzにした時の画面です。21MHzと比較すると帯域が狭くなっているのがよくわかります。

共振周波数からずれたところの波形が乱れていますが、現時点でその原因は追究していません。
必要なのは共振周波数だからです。そのうち検討したいと思います。
測定されるSWRの値も同様です。SWR計とほぼ同じような値ですが、絶対値は問題としません。
センター周波数のステップは50KHzですので共振点をピタリ中心におけませんが、上部にSWRの最下点の値と周波数を表示するようにしましたので、これで実用的だと思ってます。
これで、今までよりだいぶ使いやすくなりました。
次の拡張候補は、測定したスイープポイント(80点あります)をメモリに蓄え、シリアルでPCに吐き出す機能かな?!とか思ってますがいつになることやら!

<蛇足>
このアナライザは、信号源として中華製DDS(AD9850)を使っています。
クロックが125MHzですので50MHzくらいまでは信号が出せると思い、50MHzを測定してみました。

信号が乱れていますが、おおよその共振点は見ることができました。おまけですね!
