2007年10月08日

秋月ロータリーエンコーダーのクリックはずし

 秋月のロータリーエンコーダーは非常に安いので使いでがありますが、クリックが付いているため24パルスでしか使えません。クリックがはずせれば、4倍の96パルスでも使用することができます。
構造的には、非常に簡単な仕組みとなっていますので、写真のように中を開けて、クリック用の金具を押し付けるだけでクリックはずしができます。元に戻すことも可能です。

DSC00292.jpg    DSC00293.jpg
最初の状態               軸を支点にドライバでこじる

DSC00294.jpg    DSC00295.jpg
4箇所ともこじった状態         上下を分割した状態

DSC00298.jpg    DSC00299.jpg

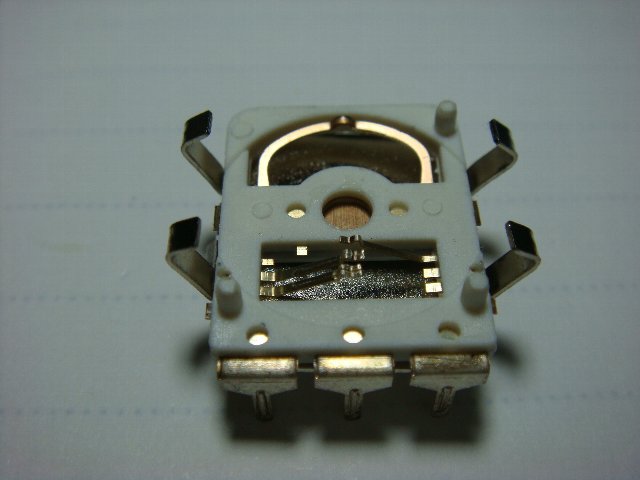

上部のでべそがクリックをつくる   上部を全体に押し下げる

手前の接点用のブラシには触れないように注意ください。

後は、元に戻します。いかがでしょうか?簡単ですね!
回転の粘りは、CRCを少しだけ軸に吹きかければスムースになります。但し、かけすぎるとグリスが飛んでがたがたになりますので、少しずつ調子を見ながらやるのが良いでしょう。
